在工業流體投加領域，精確的流量控制是保障工藝穩定性的核心。新道茨機械隔膜計量泵以其卓越的穩定性和耐用性而著稱，但傳統的流量調節方式通常是手動改變沖程長度。在需要更靈活、更自動化的控制場景中，許多用戶會考慮使用變頻電機控制流量。本文將深入探討“新道茨機械隔膜計量泵怎么使用變頻電機控制流量”的原理、優劣勢、以及詳細的配置與操作指南，幫助您實現更高效、更智能的流體投加。

為什么選擇變頻電機控制流量？

新道茨機械隔膜計量泵的流量調節方式主要有兩種：一是通過手動或電動調節沖程長度，二是改變電機轉速。傳統的沖程調節雖然精確可靠，但在需要頻繁調整或實現遠程自動化控制時，操作相對繁瑣。而通過變頻電機控制流量，則能為計量泵帶來顯著優勢：

• 自動化與遠程控制： 變頻器可以接收外部控制信號（如4-20mA），根據工藝參數（如pH值、流量）的變化自動調整電機轉速，從而實現流量的實時、遠程控制，大大減少了人工干預。

• 更寬的調節范圍： 變頻器通過改變電機頻率，可以實現從低速到高速的連續無級調速，從而為計量泵提供更寬的流量調節范圍。

• 節能降耗： 在低流量需求時，降低電機轉速能夠顯著減少電能消耗，實現節能減排。

• 減少沖擊與噪音： 平滑的轉速變化有助于減少泵的機械沖擊和噪音，延長設備的使用壽命。

盡管變頻控制帶來了諸多優勢，但它也存在一些局限性，例如在極低頻率下可能出現扭矩下降和計量脈動增大等問題。因此，了解“新道茨機械隔膜計量泵怎么使用變頻電機控制流量”的正確方法至關重要。

新道茨機械泵變頻控制流量的原理

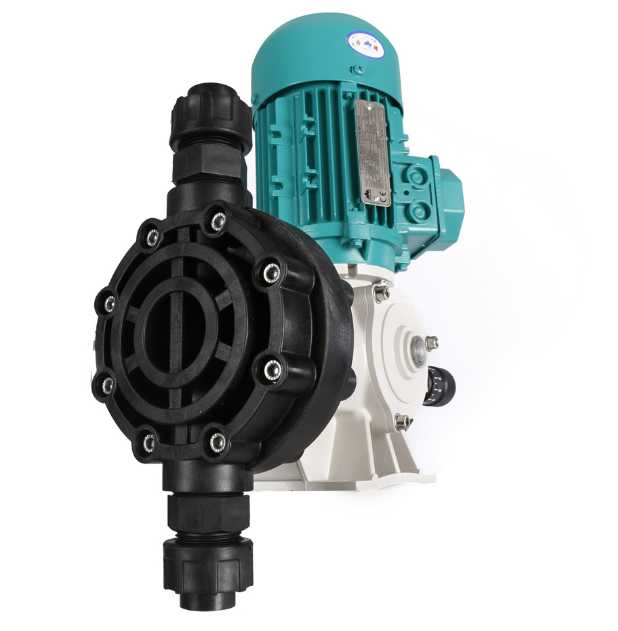

新道茨機械隔膜計量泵通過電機帶動減速機構，再由減速機構驅動隔膜進行往復運動。流量（Q）與電機轉速（n）以及沖程長度（S）之間存在以下關系：

$Q\propto n\times S$

傳統的流量調節是固定轉速（n）而改變沖程長度（S）。而通過變頻電機控制流量，則是固定沖程長度（S）為最大值（100%），然后通過改變變頻電機的輸出頻率來改變電機轉速（n），從而實現流量（Q）的比例調節。

這種方式的優點是：

• 調節過程平滑，響應速度快。

• 在沖程長度為100%時，泵的單次排量最大，泵頭的單向閥能得到充分的吸入和排出行程，有利于保持計量精度和泵的穩定性。

但是，這種方式也存在一個關鍵挑戰：當電機頻率過低時，轉速慢，單次沖程的時間變長，可能導致泵頭內介質的回流增加，影響計量精度。因此，變頻控制通常有最低頻率限制，以確保泵的正常運行和精度。

如何配置與安裝變頻電機和變頻器

要實現新道茨機械隔膜計量泵怎么使用變頻電機控制流量，您需要正確配置和安裝變頻電機與變頻器。

1. 變頻電機選擇：

• 電機類型： 確保選擇與新道茨機械泵匹配的變頻電機。變頻電機通常需要具備良好的低頻特性和散熱能力，以適應寬范圍的調速需求。

• 功率： 變頻電機的額定功率應與計量泵所需的功率相匹配，通常略大于標準電機功率，以提供足夠的扭矩。

2. 變頻器選擇：

• 功率匹配： 變頻器的功率應與變頻電機功率相匹配。

• 控制接口： 變頻器需要具備外部控制接口，通常是模擬量輸入（如4-20mA或0-10V）或數字量輸入（RS485通訊），以便與PLC、DCS或其他控制系統連接。

• 參數設置： 變頻器需要能夠設置最低和最高運行頻率、加減速時間、過載保護等參數，以適應計量泵的運行特性。

3. 安裝與接線：

• 變頻器安裝： 將變頻器安裝在干燥、通風良好且無腐蝕性氣體的電氣控制柜內。

• 電機接線： 按照變頻器說明書正確連接變頻電機，通常是UVW三相線。

• 控制信號接線： 將外部控制信號線（例如4-20mA）接入變頻器的模擬量輸入端子。

• 接地： 變頻電機和變頻器都必須可靠接地，以防電磁干擾和觸電危險。

變頻電機控制流量的調試與優化

配置完成后，正確的調試和優化是確保新道茨機械隔膜計量泵通過變頻器實現精準流量控制的關鍵。

1. 變頻器參數設置：

• 最低運行頻率： 這是最關鍵的參數之一。考慮到計量泵的物理特性，變頻控制通常不建議在極低頻率下長期運行。建議設置一個合理的最低頻率（例如10Hz或20Hz），確保泵的單向閥能夠正常啟閉，避免介質回流。

• 最高運行頻率： 設定最高運行頻率，以限制泵的最大流量，防止超載運行。

• 加減速時間： 設置適當的加減速時間，使電機轉速變化平滑，減少對泵的機械沖擊。

• PID調節： 如果需要實現閉環控制，可以利用變頻器內置的PID功能，根據外部反饋信號（如pH值、流量）自動調整輸出頻率，實現更精準的自動化控制。

2. 流量校準（標定）：

• 為什么需要校準？ 雖然變頻控制提供了線性調節，但由于介質特性、管路背壓等因素的影響，實際流量與理論值可能存在偏差。因此，在不同頻率下進行流量標定，是獲取精確控制參數的必要步驟。

• 校準步驟：

1. 將沖程長度固定在100%。

2. 在多個頻率點（例如20Hz、40Hz、60Hz）下，通過容積法或流量計測量實際流量。

3. 記錄不同頻率對應的實際流量，建立一個流量-頻率曲線或參數表。

4. 將這些數據輸入到PLC或DCS系統中，或用于調整變頻器的控制參數，以確保在整個流量范圍內都能實現精確控制。

變頻電機控制與電動沖程調節的比較

在新道茨機械隔膜計量泵的流量控制方面，除了變頻電機，還有一種更傳統的電動沖程調節方式。這兩種方式各有優劣，在選擇時需要權衡利弊。

• 電動沖程調節（新道茨機械泵可選配）：

• 優點： 在任何轉速下都能保持較高的計量精度，不受低頻特性影響。控制原理簡單，穩定可靠。

• 缺點： 調節速度相對較慢，響應時間較長。成本相對較高，需要額外的電動調節裝置。

• 變頻電機控制：

• 優點： 調節響應快，可實現無級變速，節能效果顯著。

• 缺點： 在低頻下計量精度可能下降，需要謹慎設置最低頻率。

選型建議： 如果您的工藝需要快速響應、大范圍調節，且可以接受在低流量下的輕微精度偏差，那么變頻電機控制流量是理想選擇。如果您的工藝對任何流量下的精度要求都非常高，且流量調節頻率不高，那么傳統的電動沖程調節可能是更穩妥的方案。

結論

“新道茨機械隔膜計量泵怎么使用變頻電機控制流量”是一個涉及電機、變頻器和控制系統集成的綜合性問題。通過本文的詳細指南，您可以了解到變頻控制的優勢在于其靈活性、自動化和節能性。在正確配置變頻電機和變頻器，并進行科學調試和流量校準后，您的新道茨機械隔膜計量泵將能夠實現更寬范圍、更精確、更智能的流量控制，為您的工業流程帶來更高的效率和可靠性。

常見問題解答

1. 我可以在任何新道茨機械泵上加裝變頻電機嗎？

   理論上，大多數帶有三相電機的機械泵都可以通過加裝變頻器來實現變頻控制。但為了獲得最佳性能和確保兼容性，建議在選購時直接選擇變頻電機型號，或咨詢新道茨的專業技術人員進行改裝。

2. 使用變頻電機控制流量時，沖程長度應該如何設置？

   為了最大化泵的性能和調節范圍，使用變頻電機控制流量時，建議將沖程長度固定在100%的最大位置。然后通過變頻器來調節流量。

3. 變頻控制的最低頻率應該如何設定？

   最低頻率的設定需要根據泵的實際運行情況來確定。如果頻率過低，泵的單向閥可能無法正常啟閉，導致計量精度下降甚至不排液。建議通過實際測試來確定一個能夠保證泵正常工作的最低頻率。

4. 使用變頻器控制會影響計量泵的壽命嗎？

   如果變頻器參數設置得當，平滑的加減速和低速運行反而能減少泵的機械沖擊和磨損，延長設備壽命。但如果參數設置不當（如頻繁加減速、長時間在低頻下運行），則可能對電機和泵產生不利影響。

5. 變頻電機控制和新道茨機械泵的電動調節裝置有什么本質區別？

   本質區別在于調節的物理參數不同。電動調節裝置是通過改變沖程長度（S）來控制流量，而變頻電機是通過改變電機轉速（n）來控制流量。電動調節裝置通常與傳統電機配合使用，而變頻控制需要變頻電機和變頻器配合使用。
